sobota 20. května 2017

Dokončení kuchyně, světlo nad schody a 10m konektor




Dnes jsme se sešli jen v komorním duchu. Né že by nebylo co dělat, ale jaksi není materiál ... Dodělali jsme zakrytování vzduchotechniky v kuchyni, namontovali již dlouho koupené světlo nad schody do kterého se nikomu moc nechtělo a přidělali konektor v operátorské místnosti pro 10m. Ten kabel nás trošku doběhl a chvíli nám trvalo než jsme identifikovali závadu. Však se podívejte na foto.

Nejdříve izolace

Pravá polovina

Levá polovina

A hotovo


Nové světlo

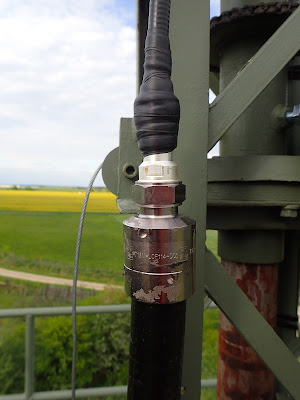

Kabel oříznut a konektor nasazen. Je to kabel 1 1/4".


SWR 2x5el. 28MHz

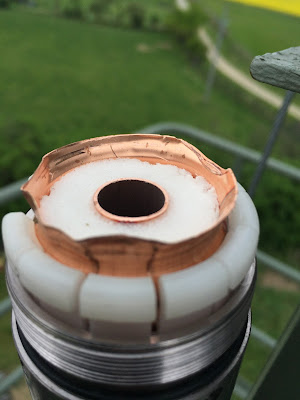

Profesionálně namontovaný konektor neměl kontakt mezi středním pinem konektoru a trubkou.
Střední trubka i dielektrikum sjelo asi vlastní vahou dolů.

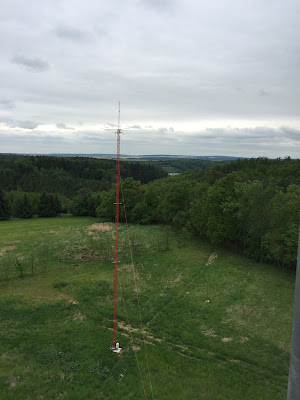

A vertikál ze stožáru pro 20m. Vidíte dole přehradu??

neděle 14. května 2017

Sprejeři...

V nadcházejícím týdnu máme kolaudaci posledně postaveného stožáru a protože nám ÚP předpisuje přírodní barvy na stavbách, tak jsme se rozhodli konečně nastříkat přední bílou stěnu. Prvně si sprejer vyzkoušel tag OK5Z a pak to rozjel. Zbytek týmu zatím řezal prvky na 15m antény a udělal nějakou úpravu na WARC rotátoru.

Sprejer na QTH

Nevypadá to zle, ale asi by nám to neprošlo

Skoro hotovo, venku se zatahuje

Stihli jsme to

Část prvků na 15m yagi

Jistíme....

Mechanik OK2ZC

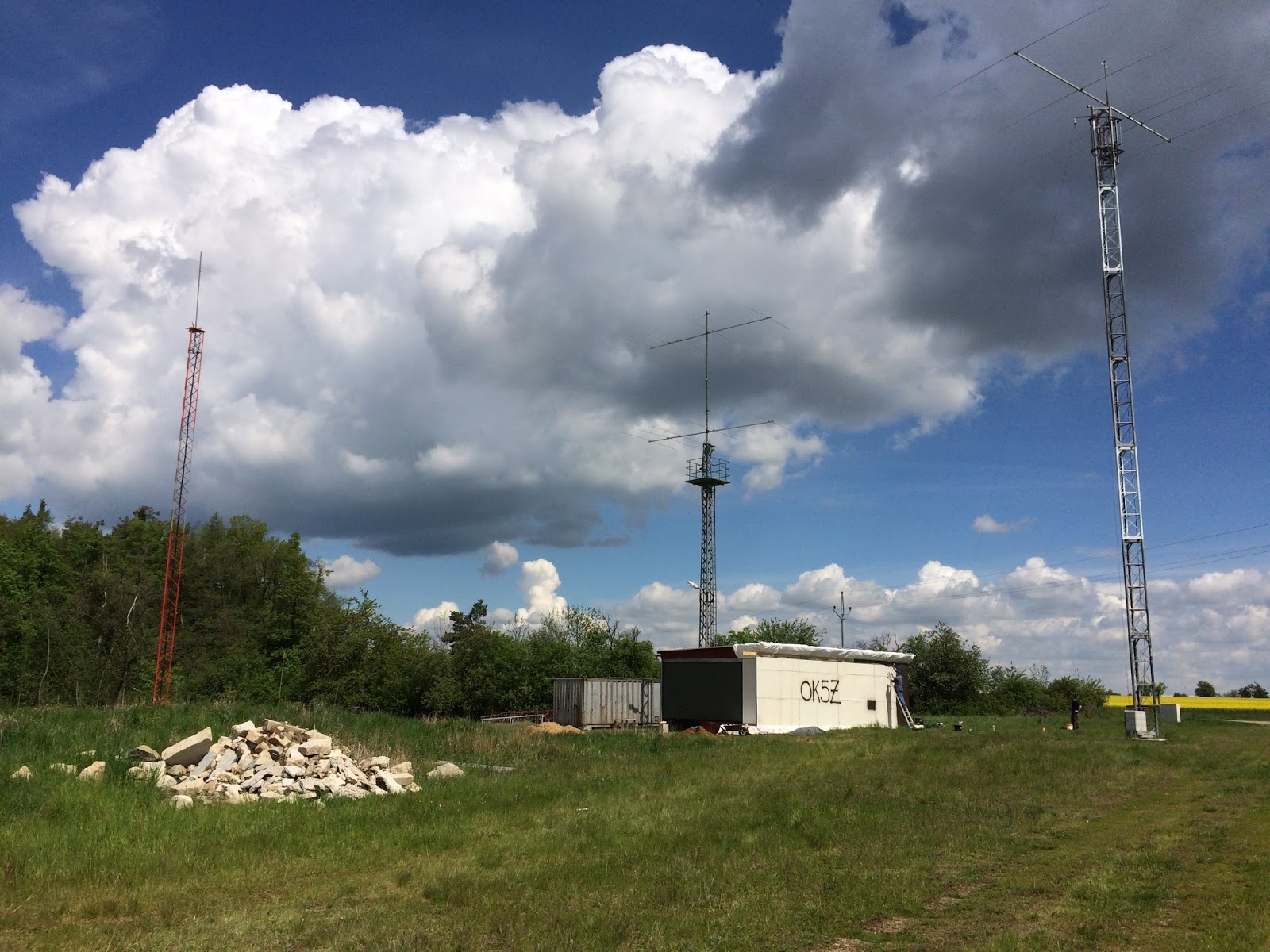

A na závěr jedno panoráma

čtvrtek 11. května 2017

2x 5el. na 28MHz

Konečně se počasí umoudřilo a na konec prodlouženého víkendu jsme naplánovali postavení dalšího anténního systému. Tím bylo 2x 5el. na 10m. Antény jsou dle designu DG7YBN mod OK2ZI na 25 Ohm se zlepšeným předozadním poměrem. Transformace je udělána jednoduše 2x3/4 lambda koaxiálním kabelem.
Anténa má kolem 8-mi metrů a ziskem se vyrovná 6-ti elementové yagi.
Nejprve bylo třeba svařit nosné trubky k sobě

Detail uchycení dipólu, vše z naší dílny

Detail klem na centrální trubku, opět z naší dílny

Připravený boom a prvky

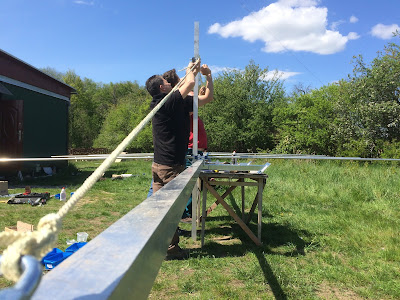

Montáž vyvázání

Transport pod stožár

Hoši takhle ne, to není CB!!

Nějak Vám to nesedí

Vítězný pozdrav

Přechod z na jumper k anténám

Zaústění hadice do buněk

A máme hotovo, může začít pršet
