čtvrtek 20. července 2017

Transport kontejneru a optika

Je doba prázdnin a dovolených tak se nám nějak moc nedaří se scházet o víkendech. Nicméně i přes týden se dá občas udělat kus práce. Ve středu jsme převezli technologický kontejner, který již dlouhá léta stál u silnice asi 1km od QTH. Firma CETIN ho již nepotřebovala a tak nám ho darovala za odvoz. S odvozem pomohl pan L. Ležák z Kramolína. Ve čtvrtek jsme pozvali svářeče a svařili optické kabely pro rozvod sítě a naistalovali koncové síťové prvky na pracovní stoly.

Nakládáme



A jedeme na QTH

Na místě vedle skladového kontejneru

První svár

A  už to jede

Optocká vana v rozvaděči

Detail koncového prvku na vysílacím pracovišti

Switch po TV, PC a WIFI v kuchyni

úterý 4. července 2017

Kompletační

Na dnešní brigádě jsme nic velkého nepostavili, dodělávalo se spousta drobností pro OL7HQ který pojedeme na 15m SSB.

5el 15m musí nahoru
OK2ARM a OK2ZA

Už skoro


Fixace kabelů

6el. 15m YU7EF
5el. 15m YU7EF

Kompletní pohled na QTH




neděle 4. června 2017

6 elementů na 15 metrů

Rozkaz zněl jasně! Dnes 6 elementů na 15metrů a podařilo se. Anténa design YU7EF EF156S, délka 14.8 metrů, boom 60x60x3mm, zisk 11.15dBi.

Příprava materiálu

14.8 metrů je už docela dost

Trubka do rotátoru z držáky pro vyvázání

Detail boomplate

Detail držáku vyvázání

Boom už se ohýbá i vlastní vahou

Boom je nahoře, můžeme jít na oběd

Montáž prvního prvku

Montáž posledního prvku

Detail montáže prvku

Je to v zákrytu

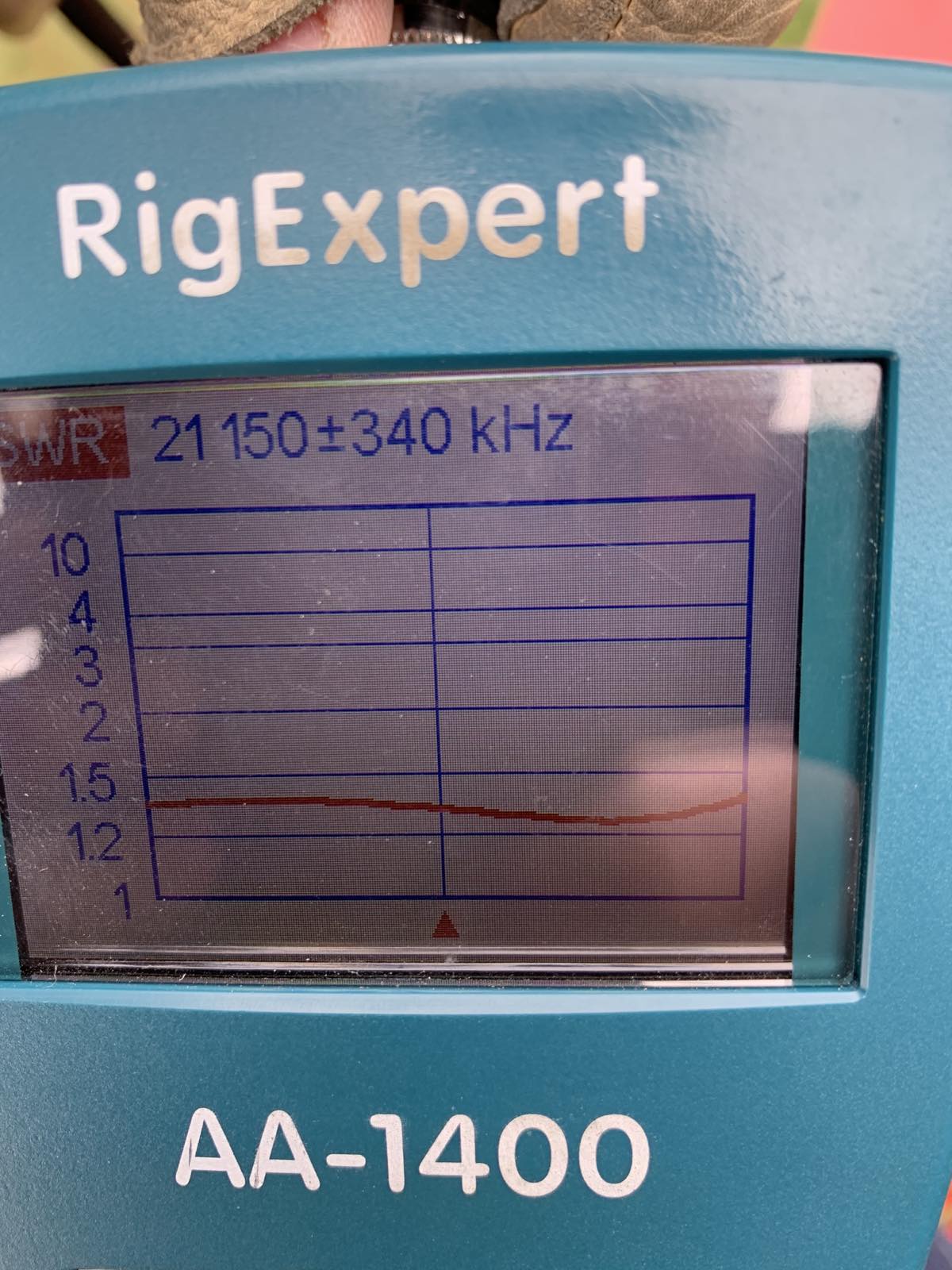

SWR je vynikající

Vypadá to impozantně


sobota 20. května 2017

Dokončení kuchyně, světlo nad schody a 10m konektor




Dnes jsme se sešli jen v komorním duchu. Né že by nebylo co dělat, ale jaksi není materiál ... Dodělali jsme zakrytování vzduchotechniky v kuchyni, namontovali již dlouho koupené světlo nad schody do kterého se nikomu moc nechtělo a přidělali konektor v operátorské místnosti pro 10m. Ten kabel nás trošku doběhl a chvíli nám trvalo než jsme identifikovali závadu. Však se podívejte na foto.

Nejdříve izolace

Pravá polovina

Levá polovina

A hotovo


Nové světlo

Kabel oříznut a konektor nasazen. Je to kabel 1 1/4".


SWR 2x5el. 28MHz

Profesionálně namontovaný konektor neměl kontakt mezi středním pinem konektoru a trubkou.
Střední trubka i dielektrikum sjelo asi vlastní vahou dolů.



A vertikál ze stožáru pro 20m. Vidíte dole přehradu??

neděle 14. května 2017

Sprejeři...

V nadcházejícím týdnu máme kolaudaci posledně postaveného stožáru a protože nám ÚP předpisuje přírodní barvy na stavbách, tak jsme se rozhodli konečně nastříkat přední bílou stěnu. Prvně si sprejer vyzkoušel tag OK5Z a pak to rozjel. Zbytek týmu zatím řezal prvky na 15m antény a udělal nějakou úpravu na WARC rotátoru.

Sprejer na QTH

Nevypadá to zle, ale asi by nám to neprošlo

Skoro hotovo, venku se zatahuje

Stihli jsme to

Část prvků na 15m yagi

Jistíme....

Mechanik OK2ZC

A na závěr jedno panoráma
